Λεπτομέρειες:
|
| Ονομασία του προϊόντος:: | γεννήτρια ατμού | Τύπος:: | Ηλεκτρική θέρμανση/θέρμανση με αέριο |
|---|---|---|---|
| Δομή:: | Ηλεκτρικός σωλήνας θέρμανσης | Πίεση:: | 0.4/0.7Mpa |
| Καύσιμα:: | Θέρμανση νερού | Παραγωγή:: | Ατμός |
| Υλικό: | από ανοξείδωτο χάλυβα | Λειτουργία:: | Ατμός προϊόντος |
| Δύναμη:: | 9KW//24KW/48KW/72KW | Ονομαστική εξάτμιση:: | 50kg/60kg/100kg/200k/300k/500kg ανά ώρα |

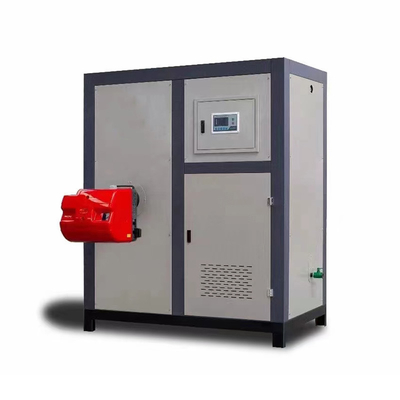

300kg γεννήτρια ατμού βιομάζας σταθερής θερμοκρασίας Εμπορικός θερμοσίφωνας ατμού Πελετών Ηλεκτρικός θερμοσίφωνας θερμοσίφωνας ατμού
Η γεννήτρια 24kw είναι μέσω μιας αυτόματης συσκευής ελέγχου για να εξασφαλιστεί ότι ο ελεγκτής υγρού ή υψηλή,μεσαία και χαμηλά ηλεκτρόδια ανιχνευτών ανατροφοδότησης ελέγχουν το άνοιγμα και το κλείσιμο της αντλίας νερού κατά τη διάρκεια της λειτουργίαςΗ μέγιστη πίεση ατμού ορίζεται και το επίπεδο νερού του φούρνου μειώνεται συνεχώς με τη συνεχή απόδοση ατμού.Όταν βρίσκεται σε χαμηλή στάθμη νερού (μηχανικός τύπος) και στη μέση στάθμη νερού (ηλεκτρονικός τύπος)Όταν το επίπεδο του νερού είναι υψηλό, η αντλία νερού σταματά την παροχή νερού.
Ταυτόχρονα, ο ηλεκτρικός σωλήνας θέρμανσης στο φούρνο συνεχίζει να θερμαίνεται και η πηγή παράγει συνεχώς ατμό.Το δείκτη μετρητή πίεσης στο επάνω μέρος του πίνακα ή στο επάνω μέρος εμφανίζει αμέσως την τιμή πίεσης ατμού, και ολόκληρη η διαδικασία μπορεί να εμφανίζεται αυτόματα από το φως δείκτη.
300kg γεννήτρια ατμού βιομάζας σταθερής θερμοκρασίας Εμπορικός θερμοσίφωνας ατμού Πελετών Ηλεκτρικός θερμοσίφωνας θερμοσίφωνας ατμού
Παράμετρος:
| 1.Αριθμός εξάτμισης: ((Kg/h) 50 | 2.Δέσμευση σχεδιασμού ((MPa):0.72 |
| 3.Ονομαστική πίεση ατμού ((MPa):0.4-0.7 | 4Μέγιστη επιτρεπόμενη εργασιακή πίεση ((MPa):0.7 |
| 5.Θερμοκρασία σχεδιασμού:1710,4°C | 6.Ονομαστική θερμοκρασία ατμού:1700,4°C |
| 7Πίεση δοκιμής τρύπησης (MPa):0.92 | 8.Ποσό (m3)04 |
|
9.Η χωρητικότητα του νερού: 29 λίτρα. Εργασιακό μέσο: νερό, υδρατμός |
10Ονομαστική ισχύς: 36 kW |
| 11Ονομαστική πίεση: 380V | 12.Κατηγοριοποιημένο ρεύμα:9.4Α |
| 13.Καθαρό βάρος: 58 κιλά | 14Διάσταση μεταφοράς: 70*50*130 |
|
Η γεννήτρια που τροφοδοτείται από ατμό λέβητα είναι αποδεκτή για την υπηρεσία OEM ή ODM. Η γεννήτρια ατμού 24 kW που λειτουργεί με τάση 380, αποτελείται κυρίως από σύστημα παροχής νερού, σύστημα αυτόματου ελέγχου, φούρνο και σύστημα θέρμανσης και σύστημα προστασίας της ασφάλειας. |
|
Ηλεκτρική θέρμανση Ατμός θέρμανση ξήρανση θέρμανση Ατμός καλλιέργεια οριζόντια βιομάζα Ατμός γεννήτης Ατμός λέβητα
| Σχήμα | ZYSG0.012-0.7 | ZYSG0.016-0.7 | ZYSG0.025-0.7 | ZYSG0.035-0.7 | ZYSG0.05-0.7 | ZYSG0.06-0.7 | ZYSG0.08-0.7 | ZYSG0.1-0.7 | ZYSG0.125-0.7 | ||
| Σχέδιο | ΕΝΩΡΙΑ | ||||||||||
| Ονομαστική εξάτμιση | Kg/h | 12 | 16 | 25 | 35 | 50 | 60 | 80 | 100 | 125 | |
| Κατηγορία πίεσης εργασίας | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Θέρμανση κορεσμένου ατμού | °C | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
| Δύναμη εισόδου | KW | 9 | 12 | 18 | 27 | 36 | 40 | 54 | 72 | 90 | |
| ρεύμα εισόδου | Α | 14 | 18 | 27 | 41 | 54 | 60 | 81 | 108 | 135 | |
| Διάταξη | V | 3N AC 50Hz 380V | |||||||||
| διαμέτρου κύριας βαλβίδας ατμού | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| b Διαμέτρου βαλβίδας ασφαλείας | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| c Διάμετρος εισόδου | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| d Διάμετρος βαλβίδας εκτόξευσης | DN | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 20 | 20 | |
Συνολικό μέγεθος |
Α | χμ | 540 | 540 | 540 | 540 | 650 | 650 | 650 | 800 | 800 |
| W | χμ | 650 | 650 | 650 | 650 | 660 | 660 | 660 | 800 | 800 | |
| H | χμ | 980 | 980 | 1100 | 1100 | 1380 | 1380 | 1380 | 1580 | 1580 | |
| Βάρος | χιλιόγραμμο | 90 | 95 | 105 | 110 | 130 | 130 | 135 | 195 | 195 | |
| Σύμφωνα με τις απαιτήσεις των παραγγελιών των πελατών, η εταιρεία μπορεί να παρέχει εξατομικευμένα προϊόντα για συγκεκριμένες πηγές ρεύματος στον κόσμο. | |||||||||||
Α.Ηλεκτρική γεννήτρια ατμού
| Αριθμός μοντέλου | ZY-CH24 | ZY-CH36 | ZY-CH48 | ZY-CH72 | ZY-CH144 |
| Πίεση εξόδου (Mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| Ονομαστική τάση (V) | 380 | 380 | 380 | 380 | 380 |
| Δυναμικότητα ονομαστικής ισχύος (kw) | 24 | 36 | 48 | 72 | 144 |
| Ονομαστική χωρητικότητα ατμού (kg/ώρα) | 32 | 50 | 65 | 100 | 200 |
| Θερμοκρασία κορεσμένου ατμού (°C) | 170 | 170 | 170 | 170 | 170 |
| Διάμετρος σωλήνα ατμού (mm) | 20 | 20 | 20 | 20 | 20 |
| Διάμετρος σωλήνα εκτόξευσης (mm) | 20 | 20 | 20 | 20 | 20 |
| Διάμετρος σωλήνα αποστράγγισης (mm) | 20 | 20 | 20 | 20 | 20 |
| Θερμική απόδοση | 98% | 98% | 98% | 98% | 98% |
| Προσαρμογή επεξεργασίας | Προσαρμόσιμη | Προσαρμόσιμη | Προσαρμόσιμη | Προσαρμόσιμη | Προσαρμόσιμη |
| Μέγεθος σχήματος (mm) | 850 | 850 | 850 | 850 | 1600 |
| πλάτος προφίλ (mm) | 820 | 820 | 820 | 820 | 850 |
| Υψόμετρο προφίλ (mm) | 1350 | 1350 | 1350 | 1350 | 1400 |
Β.Αναθέρμανση με φυσικό αέριο/αναθέρμανση με ΥΦΑ/αναθέρμανση με κινητήρα ντίζελ
| Αριθμός μοντέλου | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | ZYSG0.2-07 ((Y/Q) | ZYSG0.3-07 ((Y/Q) | ZYSG0.5-07 ((Y/Q) | ZYSG0.6-07 ((Y/Q) | ZYSG1.0-08 ((Y/Q) | |
| Ονομαστική εξάτμιση (kg/ώρα): | 100 | 200 | 300 | 500 | 600 | 1000 | |
| Ονομαστική πίεση (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Θερμική απόδοση (%): | 95% | 95% | 95% | 95% | 95% | 96% | |
| Διάμετρος ατμού Dn (mm): | 25 | 25 | 25 | 40 | 25X2 | 40 | |
| Διάμετρος εισόδου Dn (mm): | 20 | 20 | 20 | 25 | 20 | 25 | |
| Διάμετρος εκτόξευσης Dn ((mm): | 40 | 40 | 40 | 25 | 40 | 25 | |
| Διάμετρος βαλβίδας ασφαλείας Dn (mm): | 20 | 20 | 20 | 32 | 20 | 40 | |
| Διάμετρος καμινάδας Dn (mm): | Φ140 | Φ140 | Φ159 | Φ219 | Φ159X2 | Φ300 | |
| Κατανάλωση καυσίμου | Ελαφρύ ντίζελ (kg/h): | 6.6 | 13 | 18 | 31 | 34 | 62 |
| Φυσικό αέριο (NMP): | 7.5 | 15.5 | 23 | 39 | 46 | 76 | |
| Υγραέριο (kg/h): | 6 | 11.5 | 14 | 24 | 29 | 59 | |
| Μέγεθος (συμπεριλαμβανομένου του καυστήρα, των εξαρτημάτων) |
Διάστημα (mm): | 1350 | 1700 | 2100 | 2300 | 2800 | 3150 |
| Διάμετρος (mm): | 800 | 1600 | 1600 | 1800 | 2400 | 2500 | |
| Υψόμετρο (mm): | 1550 | 2400 | 2400 | 2800 | 2500 | 2800 | |
| Βάρος συσκευασίας ((kg) | 650 | 1100 | 1100 | 1700 | 2100 | 3500 | |
C. Μηχανή παραγωγής ατμού από βιομάζα
| Αριθμός μοντέλου | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004 | Δελτίο ΕΚΑΧ, αριθ. | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. | Δελτίο ΕΚΑΧ | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ | ZYSG1.0-08-Μιαμελές σύστημα | |
| Ονομαστική χωρητικότητα ατμού (kg/ώρα): | 100 | 200 | 300 | 600 | 1000 | 1000 | |
| Ονομαστική πίεση (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Θερμική απόδοση (%): | > 92% | > 92% | > 92% | > 92% | > 92% | > 92% | |
| Ηλεκτρική τροφοδοσία (VIHZ): | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 380V/50Hz | 380V/50Hz | |
| Μέγεθος σώματος: | 1700x850x1805 | 1850x1050x2305 | 1700x1100x2300 | 3000x1100x2300 | 2900x2600x2500 | 3400x1800x3000 | |
| Εξωτερικός συλλέκτης σκόνης: | 330x1650 | 80x80x2300 | 1100x850x2300 | 80x80x2300 ((*2) | Ενσωματωμένη ολοκλήρωση | 1700*950*1200mm | |
| Δυνατότητα αποθήκευσης (kg): | 110 | 90 | 150 | 280 | 480 | 400 | |
| Διάμετρος καμινάδας (m): | Φ140 | Φ140 | Φ219 | Φ219 | Φ273 | Φ273 | |
| Κατανάλωση καυσίμου ανά ώρα (kg/ώρα): | 10 έως 15 | 20-25 | 30-35 | 70-80 | 150-180 | 150-180 | |
| Βάρος συσκευασίας (kg): | 870 | 980 | 1300 | 2600 | 3600 | 3500 | |
300kg γεννήτρια ατμού βιομάζας σταθερής θερμοκρασίας Εμπορικός θερμοσίφωνας ατμού Πελετών Ηλεκτρικός θερμοσίφωνας θερμοσίφωνας ατμού
